 Modelismo naval en Alzira
Por: José Luis Pérez

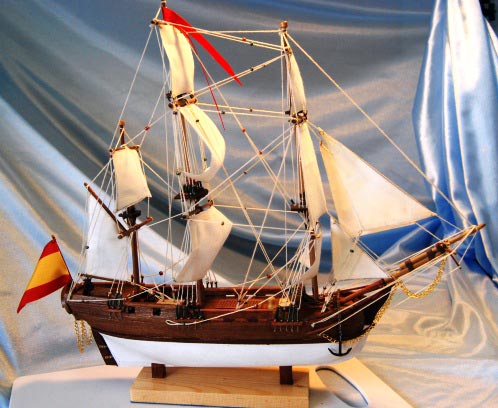

Fragata de la Real Armada Española del siglo XVIII, diseño Jorge Juan

Comparte este contenido



http://www.elseisdoble.com/uploads/image/FOTOS%20FIJAS%20EN%20SECCIONES/Jos%C3%A9%20Luis%20P%C3%A9rez%20-%20Modelismo%20naval.jpgPasión por el modelismo naval

------------------------------------------------------------

José Luis Pérez




Estimados lectores de El Seis Doble. De nuevo con vosotros para continuar mostrándoos algunos de mis trabajos que, por afición y entretenimiento, realizo en mi pequeño taller. El modelismo naval, al igual que otras manualidades, requiere tiempo y paciencia pero su recompensa es grande cuando, mejor o peor, ves tu obra terminada. Se lo recomiendo a todas las personas, jóvenes y menos jóvenes que tengan tiempo libre y que no sepan que hacer. Es una afición que, si la practicas, te tendrá todo el día la mente ocupada y te hará olvidar los problemas cotidianos que todos tenemos.

En esta ocasión os presento la construcción de un modelo de fragata de la Real Armada Española del siglo XVIII, a partir de un kit de montaje y el apoyo básico de los planos de una de las fragatas construidas por Jorge Juan para modificar las cubiertas y arboladura y crear un modelo que, sin perder la línea de construcción naval de la época, nos lleve a un modelo singular que reúna todas las características en cuanto a las formas del casco, cubiertas, mástiles, etc., de las fragatas diseñadas y construidas por este ilustre marino y matemático, Jorge Juan y Santacília, que nació en Novelda, el 5 de enero de 1713, y que ingresó en la Real Compañía de Guardias Marinas, de la escuela naval militar de Cádiz, primero asistiendo durante seis meses como oyente e ingresando en 1730 en la Academia. Con 21 años finalizó sus estudios de guardia marina tras haber navegado por el Mediterráneo participando en expediciones contra los piratas, en la campaña de Orán o en la escuadra que acompañó a Nápoles para sentar en el trono al infante Carlos, que después reinaría en España como Carlos III. Después de más de diez años por toda Suramérica en misiones científicas y de investigación regresó a España y le fue encomendada una nueva misión secreta en Londres, por el Almirante General de la Flota el Marqués de la Ensenada. Para llevar a cabo sus planes de reforma de la Armada necesitaba información acerca de todo lo relacionado con la construcción naval para poner a España al nivel de los mejores países de Europa. Pero Jorge Juan, desilusionado por el sistema de construcción naval inglés, regresó de Londres e ideó un nuevo plan español que aprobado por el rey en 1752 se implantó de modo general en todos los departamentos, imponiéndose en todos los astilleros de Cádiz, Cartagena, El Ferrol y La Habana.



El Kit

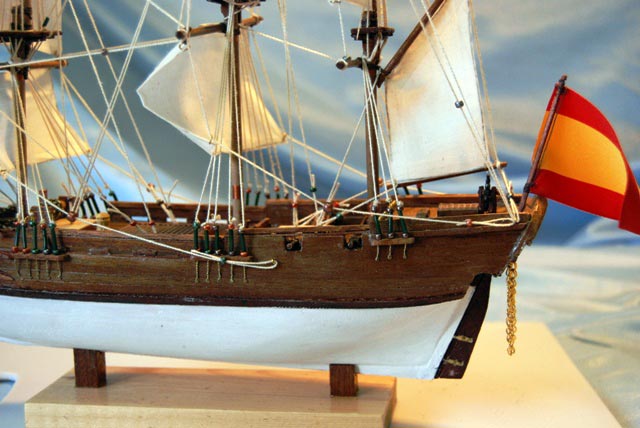

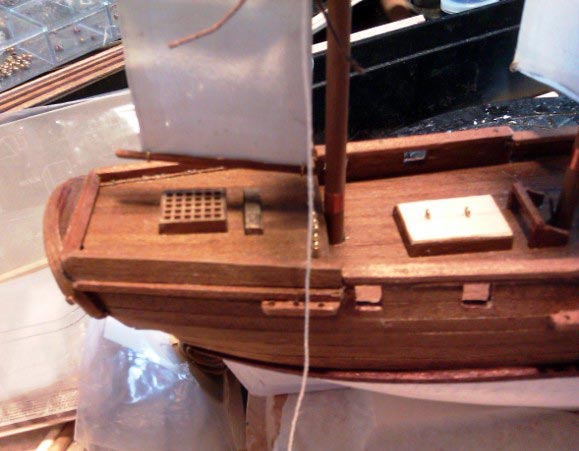

En la caja encontramos el casco pre-formado y nuestro primer trabajo es desbastar, lijar y dejarlo listo para su forrado y traqueado, que realizaremos a continuación. Preparamos las tiras de madera de manzonia de 4 x 0’55 mm. y forramos las cubiertas, alcázar y toldilla. Para ello utilizamos cola blanca de carpintero. Una vez secas, montaremos las bordas y troneras, tanto en popa como las de proa, y marcaremos la línea de flotación del buque por debajo de las troneras, para seguir con el forrado desde la línea de flotación hacia arriba para lo que utilizaremos madera de nogal de 6 x 0’5 mm., dejando la parte de abajo u obra viva para su posterior pintado.

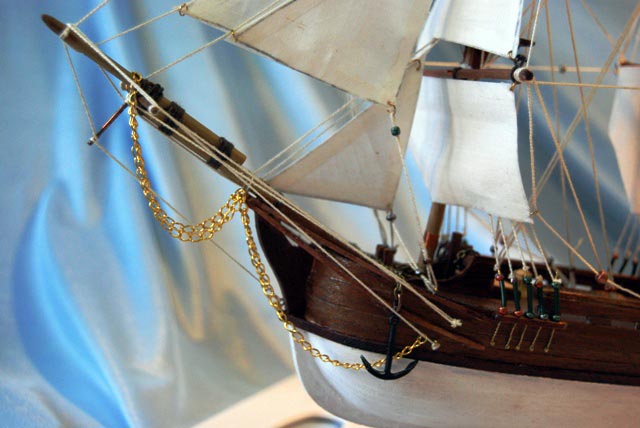

Marcamos los puntos de los mástiles trinquete, mayor y mesana, (trinquete el que va cerca de la proa, mayor el del centro y mesana el de popa, para los que desconozcan los términos). Al mismo tiempo, marcamos también el bauprés o palo que sale de proa inclinado hacia adelante y perforamos los agujeros con un taladro de 5 mm.

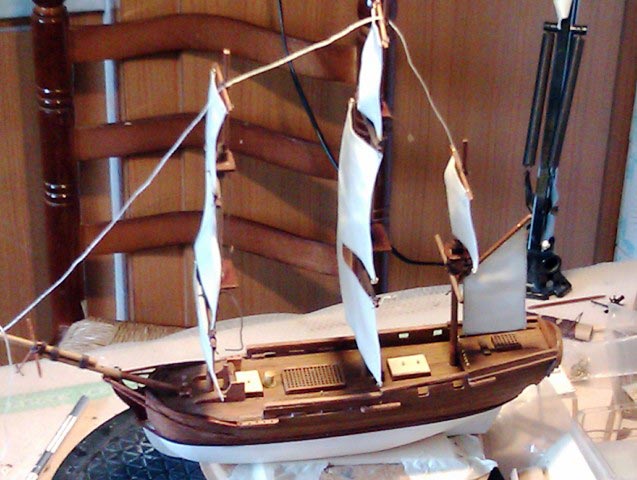

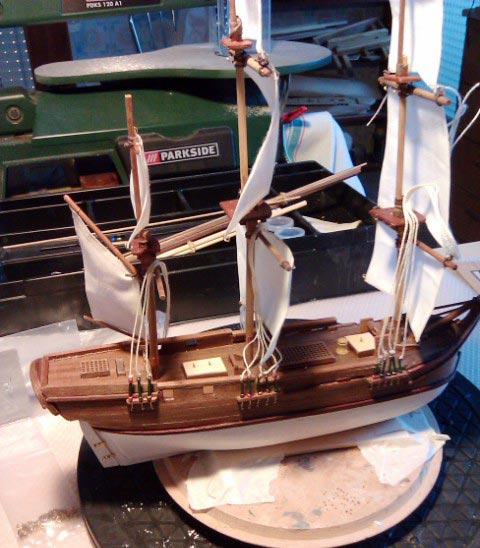

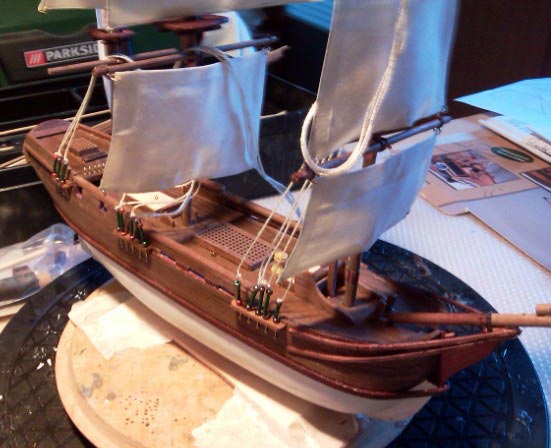

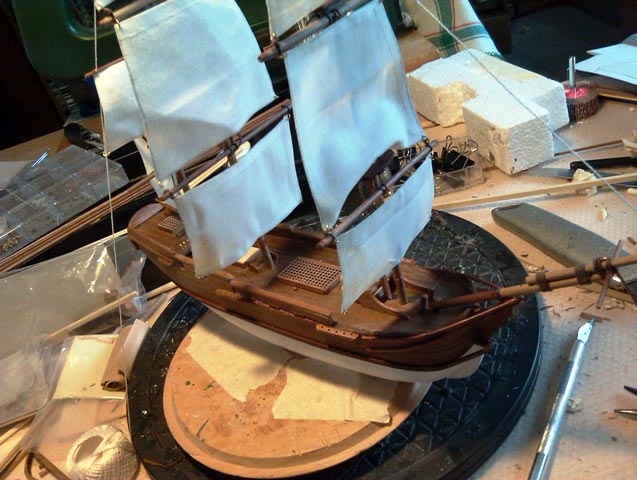

Montamos los mástiles, masteleros y masteletes, recortaremos las velas en tela y lo dejaremos todo preparado para el montaje de todo el aparejo, con las mesas de guarnición, etc.

Es un modelo de maqueta muy vistoso, con un aire de velero que nos recuerda las películas de piratas, incluso los del Caribe. Es un elemento ideal para decorar cualquier rincón de casa o del despacho.





 .-000018                                                                                                                                  .-000002


 .-000064                                                                                                                                  .-000012
